高压开关设备

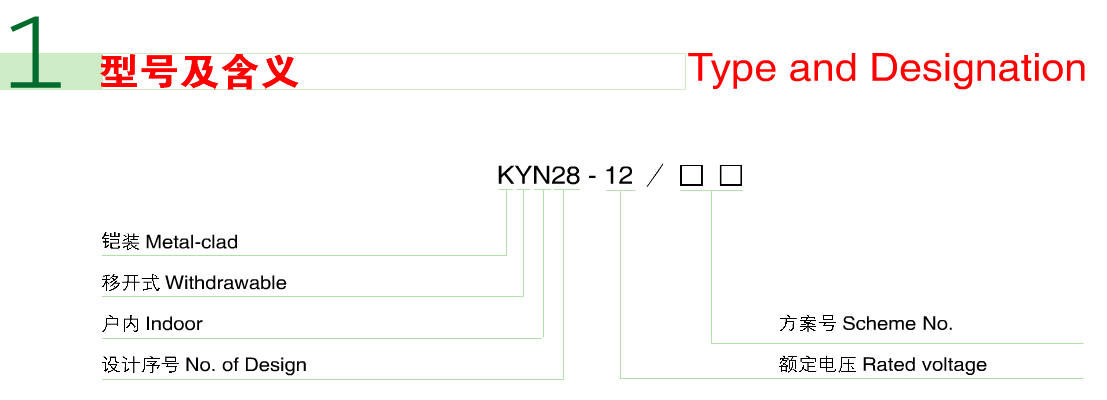

中置柜KYN口-12
一、 概述
KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。实为一种性能优越的配电装置。

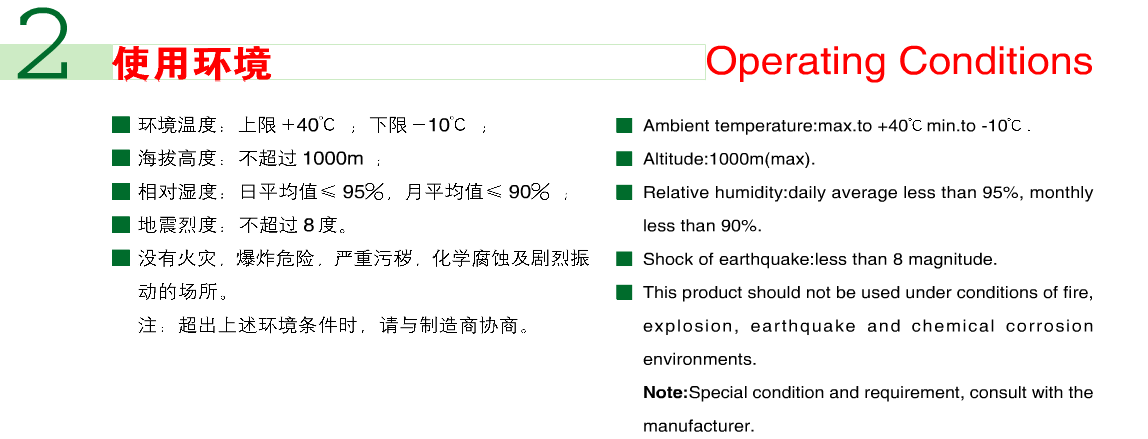

二、 使用环境条件
a) 正常环境条件
1)周围空气湿度 上限,+40℃
下限,-10℃
2)海拔:1000M
3)相对环境温度:日平均不大于95%，月平均不大于90%
4）地震：烈度不超过8度
5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染
6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求
2、特殊工作条件：
在超过规定的正常环境条件下使用时，由用户和制造厂协商。
三、 主要技术参数
额定电压（kv） 3.6/7.2/12
最高工作电压（kv） 3.6/7.2/12
工频耐受电压（kv） 42(lmin)
冲击耐受电压（kv） 75
额定频率 50HZ
额定电流（A） 630-3150
额定热稳定电流(KA 4S) 16-50
额定动稳定电流(KA) 40-125
额定短路开断电流(KA) 16-50
额定短路关合电流(KA) 40-125
防护等级 IP4X

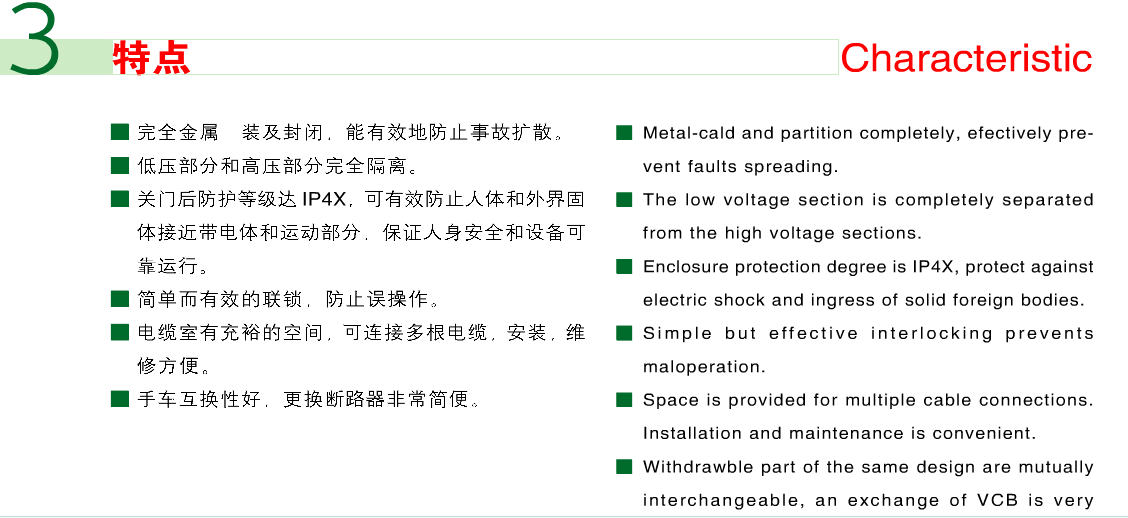

四、 性能特点
1、手车
手车骨架采用薄钢板经CNC机床加工后组装而成。手车与柜体绝缘配合，结构联锁安全、可靠、灵活。根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车。各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。手车在柜内有断开位置/试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用蜗轮、蜗杆摇动推进、退出，其操作轻便、灵活，适合于各种手车值班人员操作。手车当需要移开柜体时，用一只专用运转车，就可以方便取出，进行各种检查、维护；而且采用中置式，整个小车体积小，检查、维护都、极方便。
断路器手车上装有真空断路器及其它辅助设备。当手车用运转车运入柜体断路器室时，便能可开锁定在断开位置/试验位置；而且柜体位置显示灯便显示其所在位置。而且只有完全锁定后，才能摇动推进机构，将手车推向工作位置。手车到工作位置后，推进手柄即摇不动，其对应位置显示灯便显示其所在位置，手车的机构联锁能可靠保证手车只有在工作位置或试验位置，断路器才能进行合闸；而且手车只有在分闸状态，断路器才能移动。
2、防止误操作的联锁装置
开关设备内装有安全可靠的联锁装置，完全满足五防的要求。
1） 仪表室门上装有提示性的按钮或者KK型转换开关，以防 止误合、误分断路器。
2） 断路器手车在试验或工作位置时，断路器才能进行合分操 作，而且在断路器合闸后，手车无法移动，防止了带负荷时误推拉断路器。
3） 仅当接地开关处在分闸位置时，断路器手车才能从试验/ 断开位置移于工作位置，仅当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可带电压显示装置）。这样可实现了防止带电误合接地开关及防止了接地开关处在闭合位置时关合断路器。
4） 接地开关处于分闸位置时，下门及后门都无法打开，防止 了误入带电间隔。
5） 断路器手车确实在试验室或工作位置，而没有控制电压 时，仅能手动分闸，不能合闸。
6） 断路器手车在工作位置时，二次插头被锁定不能拔除。
7） 各柜体可装电气联锁。 本开关设备还可以在接地开关操作机构上加装电磁铁锁定装置以提高可靠性，其订货按用户的需求选择。
3、带电显示装置
如果用户有所需求时，开关柜内可设有检测一次回路运行的可选件即带电显示装置。该装置由高压传感器和可携带式显示器两单元组成，经用户外接导线连接一体。该装置不仅可以提示高压回路带电状况，而且还可以与电磁锁配合，实现强制闭锁开关手柄、柜门，达到防止带电关合接地开关、防止误入带电间隔，从而提高配套产品的防误操作性能。
4、防止凝露和腐蚀
为了防止在高湿度和温度变化较大的气候环境中产生凝露带来之危险，在断路器室和电缆室内分别装设加热器，以便在上述环境之中使用和防止腐蚀发生。
五、订货须知
1、在订货时应注明所配套电机的种类、型号、规格和数量以及使用场合；
2、代为选型时，请详细注明使用电动机的技术参数，如功率、型号、极数、额定电压、电流及负载特征；
3、装置的进出线方式；
4、其它特殊要求，请予以说明。
